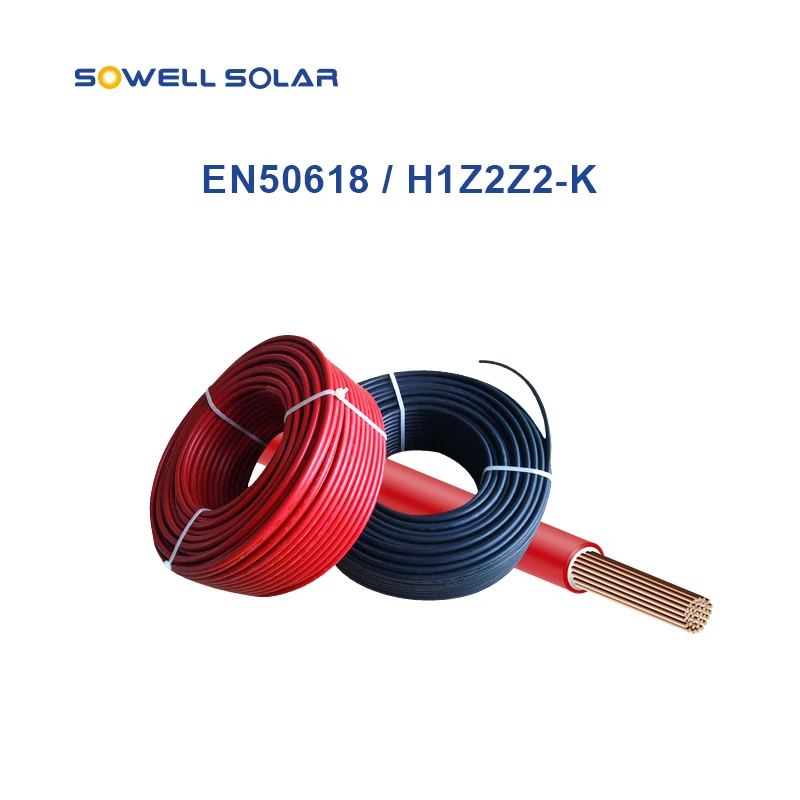

Бұл галогенсіз, кросс-байланыстырылған полиолефинді қос қабатты фотоэлектрлік (PV) кабель күн энергиясын өндіру жүйелері үшін арнайы әзірленген.
Фотовольтаикалық H1Z2Z2-K кабелі - EN 50618 1500 В тұрақты токқа дейінгі фотоэлектрлік компоненттердің көпшілігімен, соның ішінде PV қосқыштары мен PV қосқыштарымен толық үйлесімді, бұл оны тұрғын үй, коммерциялық және коммуналдық ауқымдағы күн қондырғылары үшін тамаша шешім етеді.
Ұзақ мерзімді сыртқы пайдалану үшін әзірленген кабель тамаша электрлік өнімділікті, механикалық беріктік пен қоршаған ортаға төзімділікті қамтамасыз етеді, бұл PV жүйесінің қызмет ету мерзімі бойы қауіпсіз және сенімді қуат беруді қамтамасыз етеді.
PNTECH Solar PV кабелі
EN 50618 H1Z2Z2-K
1 × ** мм²
Тұрақты ток 1500 В
Жүктеме кезінде ажыратпаңыз
4 мм² күн PV кабелі

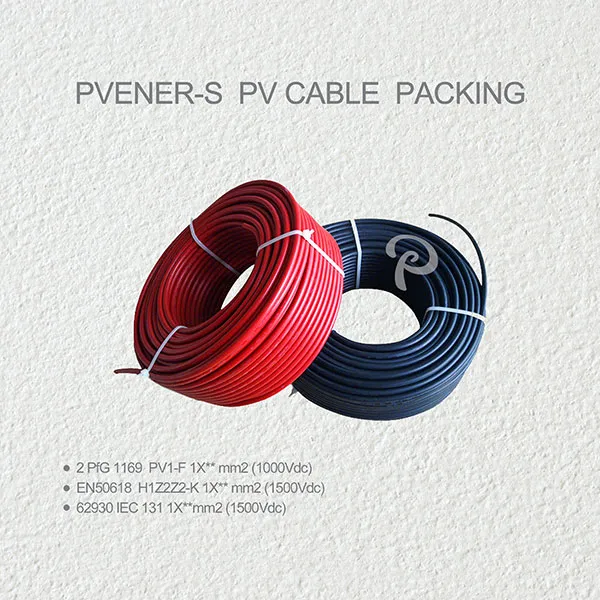

Бір орамға 100 метр, паллетке 112 орам

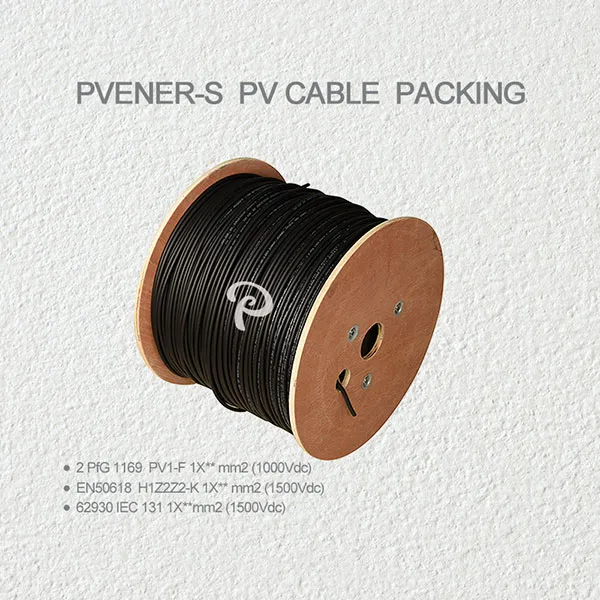

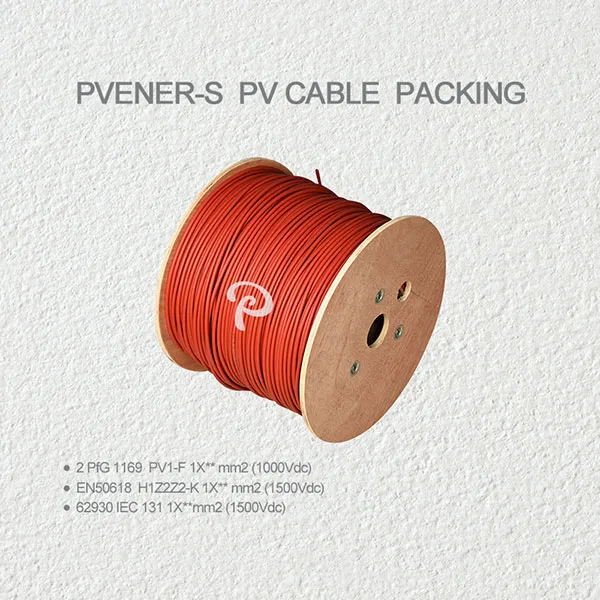

Бір орамға 500 метр, паллетке 18 орам
Контейнерді тиеу
Бір 20 футтық контейнер 20 паллет жүктей алады
Баптау
Басқа кабель өлшемдері, орам ұзындығы және орау опциялары сұраныс бойынша қол жетімді
1. Өткізгіш
IEC 60228, 5 класына сәйкес жасалған, тамаша икемділікті, өткізгіштік пен коррозияға төзімділікті қамтамасыз ететін қалайыланған мыс өткізгіш.
2. Оқшаулау
125°C төмен түтін, галогенсіз отқа төзімді полиолефин, жоғары термиялық тұрақтылықты, электр қауіпсіздігін және қоршаған ортаны қорғауды қамтамасыз етеді.
3. Сыртқы қабық
125°C төмен түтін, галогенсіз жалынға төзімді полиолефин, ыстыққа, тозуға және сыртқы орта жағдайларына күшті төзімділік береді.
4.Арнайы процесс
Механикалық беріктікті, термиялық қартаюға төзімділікті және ұзақ мерзімді сенімділікті арттыратын электронды сәуленің көлденең байланысы (E-beam cross-linking) технологиясы.
| Элемент № | Өнім Аты |
Үлгі | Бағаланған Вольтаж |
Өткізгіш крест қимасы мм 2 |
Жіп дизайны Саны x Ø мм |
Дирижер қарсылық Ω / км 20°C |
Сыртқы - мм | Қабық Түс |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1мм | Қара |
| PV-H1-15R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X1,5 | 30/0,25 | 13.70 | 4,7±0,1мм | Қызыл |
| PV-H1-25B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1мм | Қара |
| PV-H1-25R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1мм | Қызыл |
| PV-H1-40B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1мм | Қара |
| PV-H1-40R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1мм | Қызыл |
| PV-H1-60B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1мм | Қара |
| PV-H1-60R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1мм | Қызыл |
| PV-H1-100B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X10 | 77/0,4 | 1.95 | 7,3±0,1мм | Қара |
| PV-H1-100R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X10 | 77/0,4 | 1.95 | 7,3±0,1мм | Қызыл |
| PV-H1-160B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X16 | 126/0,4 | 1.24 | 9,3±0,1мм | Қара |
| PV-H1-160R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X16 | 126/0,4 | 1.24 | 9,3±0,1мм | Қызыл |
| PV-H1-250B | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X25 | 196/0.4 | 0.795 | 11,2±0,1мм | Қара |
| PV-H1-250R | PV кабелі | H1Z2Z2-K | 1500В тұрақты ток | 1X25 | 196/0.4 | 0.795 | 11,2±0,1мм | Қызыл |
| PV-H1-350B | PV кабелі | H1Z2Z3-K | 1500В тұрақты ток | 1X35 | 273/0.4 | 0.565 | 12,6±0,1мм | Қара |
| PV-H1-350R | PV кабелі | H1Z2Z4-K | 1500В тұрақты ток | 1X35 | 273/0,5 | 0.565 | 12,6±0,1мм | Қызыл |
| Кабель дизайны | |
|---|---|
| Дирижер | IEC 60228, 5-сыныпқа сәйкес қалайыланған мыс сымдар |
| Оқшаулау | 125 ℃ төмен түтіндік галогенсіз жалынға төзімді полиолефиндер |
| Сыртқы куртка | 125℃ төмен түтіндік галогенсіз жалынға төзімді полиолефиндер |
| Арнайы технология | Электрондық сәуленің көлденең байланысы |
| Электрлік сипаттамалар | |
| Номиналды кернеу U0/U | Айнымалы ток 1000 В, тұрақты ток 1500 В |
| Температура диапазоны | -40℃ +90℃ дейін |
| Макс. өткізгіштегі температура | 120℃ |
| Мин. иілу радиусы | 5 x кабель диаметрі |
| Салалық стандарттар | EN 50618:2014 |
| Созылу күші мен созылуы | EN 60811-1-1 сәйкес |
| Суық иілу | EN 60811-1-4 сәйкес |
| Жылуға төзімділік қасиеттері | EN60216-2 сәйкес |
| Галогенсіз | 50525-1 В қосымшасына сәйкес |
| Озонға төзімділік | EN 50396 сәйкес |
| Ультракүлгін сәулелерге төзімділік | HD 605/A1 сәйкес |
| Жалынның сипаттамалары | IEC 60332-1-2 сәйкес |
| Өлшемдері мен техникалық сипаттамалары алдын ала ескертусіз өзгертілуі мүмкін. | |

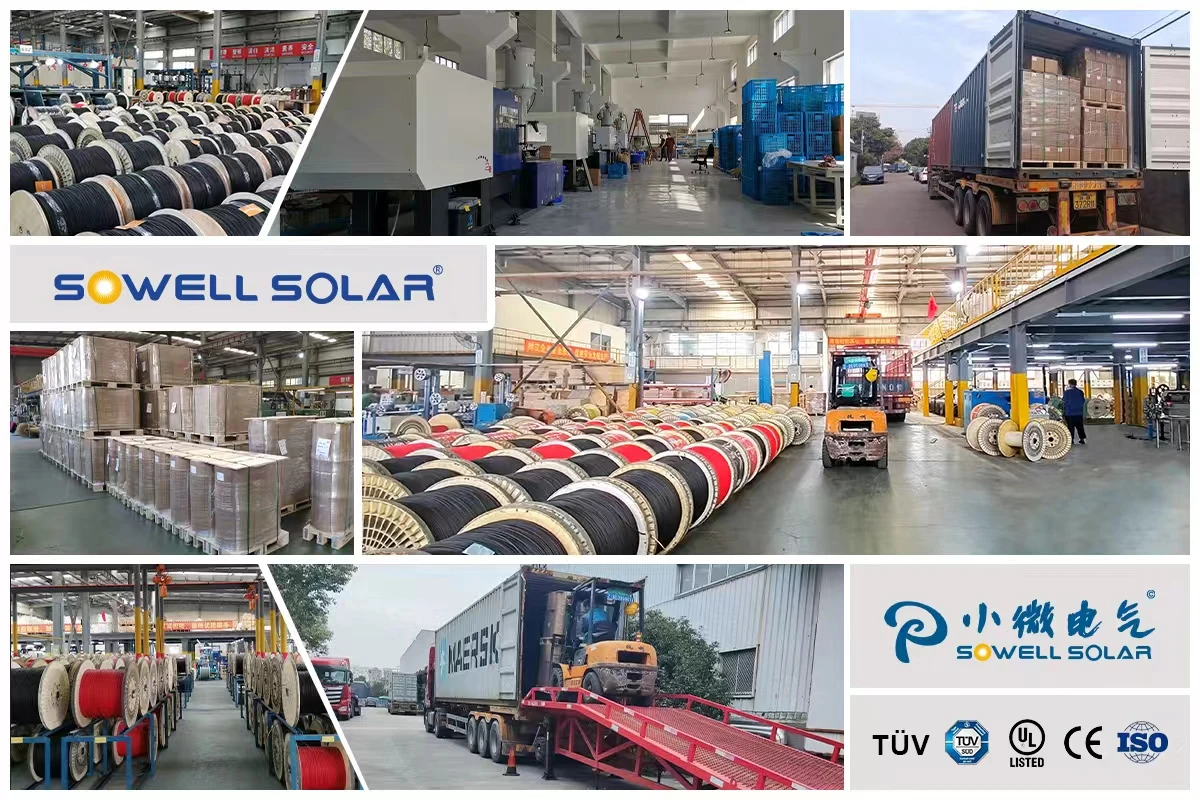

Бізде PV кабельдері мен PV қосқыштарын өндіруде 10 жылдық тәжірибеміз бар. Біз күніне 200 000 метр PV кабельдерін және 50 000 PV қосқыштарын шығара аламыз. Біздің стандартталған паллет жаһандық сатылымдар үшін қолайлы. Біздің зауытта 6 жоғары жылдамдықты кабель өндіру желісі ғана емес, сонымен қатар кабельдің сапасын бақылау үшін негізгі жабдық болып табылатын электронды сәулеленуді кросс-байланыстыратын жабдық бар. Біздің озық технологиямыз жоғары сапалы кабельдер шығаруға кепілдік береді.
