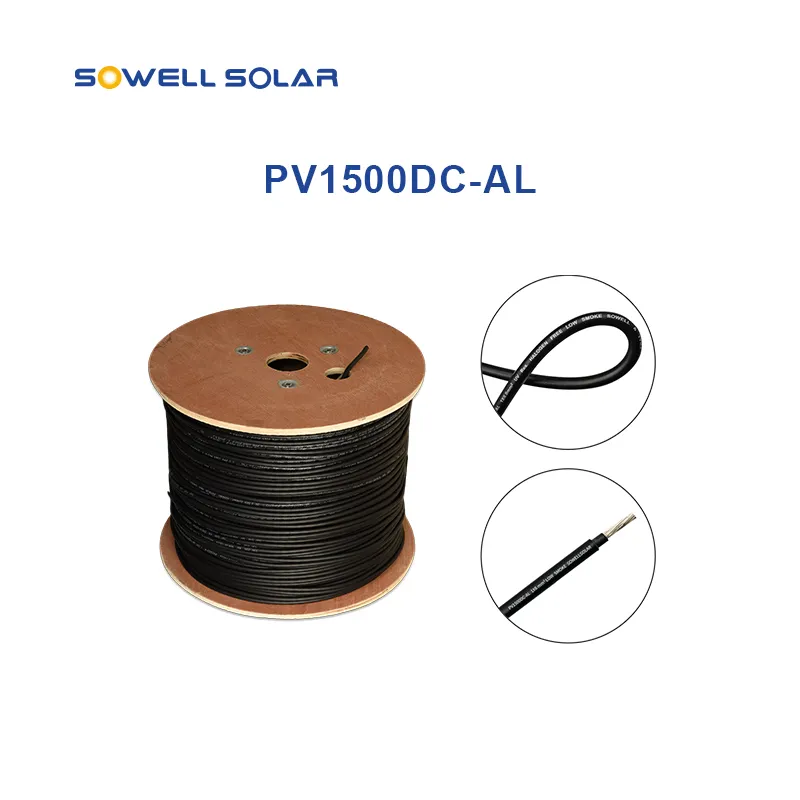

Күн қондырғылары кеңейген сайын, 1500 В тұрақты ток сәулеттері жүйенің күрделілігін азайту және ірі фотоэлектрлік жобалардың экономикасын жақсарту әлеуетіне назар аударады.Алюминий күн кабелі PV1500DC-ALмаңызды салалық талқылауды көрсетеді: өткізгіш материалдар, электр дизайны және сыртқы беріктік заманауи күн энергиясы жүйелерінің жұмысына қалай әсер етеді.
Жоғары вольтты фотоэлектрлік жүйелерге ауысу тек кернеу көрсеткіштерін арттыру мәселесі емес. Ол сондай-ақ модульдер, инверторлар, кабельді оқшаулау, қосқыштар және қорғаныс жабдығы арасында мұқият үйлестіруді қажет етеді. Осы қарым-қатынастарды түсіну кабельді таңдаудың күн жобасын жоспарлаудың маңызды бөлігіне айналғанын түсіндіруге көмектеседі.
Коммуналдық ауқымдағы күн фермаларында модульдер мен электр қосылымдарының кең желілері бар. Көптеген қондырғыларда 1000 В-дан 1500 В тұрақты ток жүйесінің архитектурасына ауысу жабдық шектеулері мен жергілікті дизайн талаптарын ескере отырып, көбірек модульдерді серияға қосуға мүмкіндік береді.
Бұл конфигурация берілген орнату сыйымдылығы үшін қажетті жеке жолдар мен байланысты электрлік құрамдастардың санын азайта алады. Ол сондай-ақ кейбір кабель жолдарының ұзындығын қысқартып, жүйенің теңгеріміне жұмсалатын шығындарды азайтуы мүмкін. Дегенмен, нақты үнемдеу сайттың орналасуына, жабдықты таңдауға, инвертор конфигурациясына және инженерлік шешімдерге байланысты.
Жоғары жұмыс кернеуі сонымен қатар оқшаулауды үйлестіруге, қосқыш үйлесімділігіне және электрлік қорғанысқа үлкен талаптар қояды. Әрбір компонент жүйенің максималды кернеуіне және күтілетін қоршаған орта жағдайларына сәйкес болуы керек.
Мыс дәстүрлі түрде жоғары өткізгіштікке байланысты электр кабельдерінде кеңінен қолданылады. Алюминий төмен тығыздықты және ықтимал төмен шикізат шығындарын қоса алғанда, әртүрлі қасиеттер балансын ұсынады. Бұл сипаттамалар алюминий өткізгіштерді ауқымды электр энергиясын тасымалдауда және таңдалған фотоэлектрлік қолданбаларда қызығушылық аймағына айналдырды.
Негізгі артықшылығы - салмақ. Алюминий бірдей көлемдегі мысға қарағанда әлдеқайда жеңіл, бұл кабельді өңдеу мен тасымалдауды жеңілдетеді. Кең кабельдік желілерді қамтитын жобаларда өткізгіш салмағын азайту орнатуды жоспарлауға да әсер етуі мүмкін.
Дегенмен, алюминий мен мыс қарапайым бір-бірін алмастыра алмайды. Алюминийдің электр өткізгіштігі көлемі бойынша төмен, сондықтан өткізгіштің көлденең қимасы ток өткізу және кернеудің төмендеуі талаптарын қанағаттандыру үшін сәйкес жобалануы керек. Қосылу технологиясы да маңызды, себебі алюминий оксид қабатын дамыта алады, ал жарамсыз терминалдар контактіге төзімділікті арттыруы мүмкін.
үшінАлюминий күн кабелі PV1500DC-ALСондықтан тиісті бағалау тек материалдың құнына емес, өткізгіш өлшемдерін, номиналды токты, оқшаулау өнімділігін және таңдалған қосқыштармен және терминалдармен үйлесімділікті ескеруі керек.
Сәйкес кабель бүкіл қондырғының электр және қоршаған орта талаптарына сай болуы керек. Жобаны жоспарлау кезінде келесі факторларға назар аудару керек.
|
Таңдау факторы |
Неліктен маңызды |
|---|---|
|
Номиналды тұрақты кернеу |
Жүйенің максималды кернеуіне және қолданылатын стандарттарға сәйкес келуі керек |
|
Өткізгіштің көлденең қимасы |
Ток қуатына, кернеудің төмендеуіне және өткізгіш температурасына әсер етеді |
|
Оқшаулау және қаптама |
Электр кернеуінен және қоршаған орта әсерінен қорғаңыз |
|
Ультракүлгін және ауа райына төзімділік |
Ұзақ уақыт бойы ашық ауада орнатылған кабельдер үшін маңызды |
|
Коннектордың үйлесімділігі |
Қауіпсіз, төмен кедергісі бар электр қосылымдарын сақтауға көмектеседі |
|
Орнату шарттары |
Кабельдерді топтастыру, қоршаған орта температурасы және бағыттау жылу өнімділігіне әсер етеді |
Кабельді таңдау нақты жобалық есептеулерге және тексерілген өнім құжаттамасына негізделуі керек. 1500 В белгісінің өзі кабельдің әрбір күн қондырғысы үшін жарамды екенін көрсетпейді.
Күн кабельдері күн сәулесінің, жаңбырдың, ылғалдылықтың, температураның ауытқуының және механикалық қозғалыстың жылдар бойына әсер етуі мүмкін. Нашар сәйкестендірілген оқшаулау немесе дұрыс орнатылмау тозуды тездетеді, бұл оқшаулау ақауларына, қуат жоғалуына немесе техникалық қызмет көрсету үзілістеріне әкелуі мүмкін.
Осы себепті жобаның техникалық сипаттамалары қолданыстағы кабель стандартын, номиналды кернеуді, жұмыс температурасының диапазонын және қажетті қоршаған ортаға төзімділікті анықтауы керек. Орнату тәжірибесі де маңызды: иілу радиусы, тірек аралығы, өткір жиектерден қорғау және дұрыс аяқтау - барлығы қызмет көрсету өнімділігіне ықпал етеді.
Алюминий өткізгіштер қосылу орындарында ерекше күтімді қажет етеді. Терминалдар өткізгіш материалы үшін мақұлдануы керек және орнату көрсетілген дайындау және қатайту процедураларын орындауы керек. Бұл мәліметтер бос қосылымдар мен локализацияланған қызып кету қаупін азайтуға көмектеседі.
1500 В фотоэлектрлік жүйелерді дамыту күн энергиясы инфрақұрылымының құны мен тиімділігін арттыруға бағытталған ауқымды күш-жігерді көрсетеді. Алюминий өткізгіштер қолайлы қолданбаларда практикалық артықшылықтарды ұсына алады, бірақ олардың өнімділігі дұрыс электр өлшемдеріне, үйлесімді қосылымдарға және тексерілген беріктікке байланысты.
Фотоэлектрлік жобалар кеңейе берген сайын,Алюминий күн кабелі PV1500DC-ALөткізгіш материалдардың жоғары вольтты күн жүйесінің дизайнына қалай сәйкес келетінін зерттеу үшін пайдалы бастапқы нүкте болып табылады. Сайып келгенде, кернеу көрсеткіштері немесе оқшауланған материалды таңдау емес, дұрыс инженерлік шешімдер кабельді орнату қауіпсіз, тиімді және сенімді қызмет көрсететінін анықтайды.
